Требования к помещению для газового котла: размеры, вентиляция и дверь

Требования проверяют по виду газа, типу котла, этажу и назначению помещения. Для отдельного помещения с котлом с открытой камерой на природном газе пункт 5.5 СП 402 предусматривает от 15 м³ и высоту от 2,5 м; переносить эти числа на любой котёл нельзя. Ниже — быстрая навигация к размерам, расчёту воздухообмена, окну и двери. Согласуйте решение до отделки и покупки оборудования.

Газификация домаОколо 15 мин. на чтениеСтрой-Сервис
Иллюстрация обследования помещения с газовым котлом
В этом разборе

Краткая сводка: что проверить до ремонта

Перед проверкой помещения сообщите, на каком топливе будет работать котёл: природном газе из сети или сжиженном углеводородном газе (СУГ) из газгольдера. Также укажите этаж и назначение здания.

В пункте 7.1 СП 62.13330.2011 отдельно разрешено размещение оборудования на природном газе в подвалах и цоколях одноквартирных и блокированных жилых домов. Это разрешение нельзя переносить на СУГ. Применимое решение для конкретного помещения проверяет проектировщик с учётом нормативных документов и инструкции изготовителя. Источник: СП 62, пункт 7.1.

Размеры, вентиляция и путь воздуха связаны с выбранным оборудованием. Начните с подходящей строки ниже, затем передайте проектировщику план и документацию котла. Краткая таблица не заменяет проверку всего решения.

Проверка помещения: условия применения и подробный разбор
Что проверитьУсловие и следующий шаг
Объём и высотаДля открытой камеры на природном газе в отдельном помещении — от 15 м³ и 2,5 м по п. 5.5 СП 402. Открытая и закрытая камера: различия.
ВоздухообменДля условий таблицы 5.1: до 50 кВт, высота менее 6 м; открытая камера — 3 объёма/ч, минимум 100 м³/ч, закрытая — 1 объём/ч. При плите добавляют 100 м³/ч. Расчёт и ограничения.
Приток, вытяжка и дымоходПостоянный приток и вытяжку помещения проверяют отдельно от дымоудаления котла. Для открытой камеры учитывают воздух для горения. Путь воздуха и каналы.
ОкноПроверяют остекление и требуемое исполнение, а не только размер оконного блока. Отдельный разбор окна.
ДверьОткрывание наружу из помещения не означает автоматически выход на улицу. Проверяют проход, приток и требования к конкретному проёму. Дверь котельной.
Готовность к пускуПроверяют оборудование, выполненные работы и предусмотренные документы. Что собрать перед пуском.

Размеры и воздухообмен: почему важен тип камеры

Сравнение ниже относится к природному газу. Для воздухообмена указаны условия таблицы 5.1 СП 402: суммарная теплопроизводительность газовых теплогенераторов до 50 кВт, высота помещения менее 6 м. Если в помещении есть ещё и газовая плита, указанный воздухообмен увеличивают на 100 м³/ч. В пределах области применения этого СП пункт 5.9 предусматривает естественную вентиляцию помещения. Установка вентилятора сама по себе не заменяет предусмотренное решение и его расчёт.

В помещении объёмом 30 м³ трёхкратный обмен составляет 90 м³/ч. Для открытой камеры при указанных условиях этого недостаточно: действует нижняя граница 100 м³/ч. Примечание к таблице требует постоянной подачи наружного воздуха в объёме вытяжки и дополнительного воздуха для горения. Это расход воздуха, а не готовый диаметр трубы: размеры устройств определяются расчётом.

Наличие закрытой камеры не отменяет вентиляцию помещения. В таблице нет универсального разрешения на любой размер комнаты: решение сопоставляют с остальными применимыми нормами, проектом и инструкцией котла. СП 402, пункты 5.5 и 5.9, таблица 5.1.

После определения расхода воздуха проверьте, как он поступит в комнату и выйдет из неё: приток, вытяжка и дымовой канал.

Сравнение для отдельного помещения с котлом на природном газе
ПараметрОткрытая камераЗакрытая камера
Объём и высота, п. 5.5От 15 м³ и от 2,5 м. Площадь также должна позволять монтаж и обслуживание.Указанные в этом пункте 15 м³ и 2,5 м не переносят автоматически: параметры проверяют для выбранного оборудования.
Воздухообмен в режиме обслуживания, таблица 5.1Три объёма помещения в час, с нижним пределом 100 м³/ч.Один объём помещения в час.

Что показать проектировщику

Соберите один комплект фотографий и измерений. Ниже — список исходных данных, а не универсальные размеры котельной: конкретные требования зависят от оборудования и решения для дома.

Подготовку чертежей разобрали отдельно: какой план дома нужен для газификации.

Для первичной сверки откройте памятку Мособлгаза «Подготовка помещения к пуску газа». В ней отдельно рассматриваются котлы с открытой и закрытой камерой сгорания, а также подготовка дома с другим источником отопления. Передайте проектировщику тип камеры выбранного котла: требования к одному варианту нельзя автоматически переносить на другой. Памятку сопоставляют с проектом и документацией конкретного оборудования.

Перед первым пуском проверьте также документы по обследованию каналов. Разобрали, что должно быть понятно из акта вентиляции для газового котла и какие вопросы задать исполнителю.

Данные для проверки помещения
Что подготовитьЧто потребуется определить
План, назначение и размерыДопустимость размещения выбранного оборудования и необходимые изменения.
Окно и наружная стенаКакие требования к проёму и конструкции применимы к этому помещению.
Вентиляция и дымоудалениеКакие каналы и решения предусмотрены, что нужно выполнить или проверить.
Модель котла и инструкцияТребования к монтажу, подключению и доступу для обслуживания.
Существующее отоплениеКакие работы нужны для подключения нового источника тепла.
Планы ремонтаЧто согласовать до закрытия конструкций и чистовой отделки.

Вентиляция, дымоход и отопление — отдельные части задачи

Численные условия воздухообмена и пример для 30 м³ приведены в таблице по типу камеры. Здесь — как связать этот расход с устройствами и путём воздуха.

Перед покупкой трубы разделите три задачи. Приток обеспечивает поступление воздуха в комнату, вытяжка удаляет из неё воздух, а дымоход отводит продукты сгорания котла. У котла также есть собственный способ получения воздуха для горения. Размер дымохода и вентиляционного канала нельзя приравнивать.

Попросите показать на плане весь путь воздуха через помещение: предусмотренное поступление, проход до вытяжного устройства и выход канала. Отдельно отметьте, откуда котёл получает воздух для горения. Если меняются дверь, её уплотнения или отделка, согласуйте сохранение предусмотренных проходов до покупки и монтажа. Наличие вытяжной решётки ещё не описывает всю систему.

Для открытой камеры поступление наружного воздуха предусмотрено постоянно. Периодическое открывание окна не следует считать готовой заменой этого решения. Требование и расчёт устройств указаны в пункте 5.9 и сноске к таблице 5.1 СП 402.

Если рассматриваете выход на фасад, прочитайте отдельно: когда возможен дымоход газового котла через стену и что согласовать до монтажа.

В СП 402 вентиляция и дымовые каналы рассматриваются отдельно: пункт 5.9 предусматривает расчёт размеров вытяжных и приточных устройств, а приложение Г — отдельные требования к дымоудалению. Размер патрубка котла не задаёт диаметр вентиляции комнаты. Универсальная рекомендация «возьмите такую трубу для любого частного дома» не заменяет решение для вашего помещения.

Высота комнаты и высота вентиляционного канала — разные параметры. Когда обсуждаете канал, покажите его путь от помещения до выхода, место прохода кровли и расположение рядом с другими каналами. Одной высоты потолка или мощности котла недостаточно, чтобы выбрать длину трубы.

Для вытяжных вентиляционных каналов, расположенных рядом с дымовыми, пункт Г.14 СП 402 предусматривает одинаковую с ними высоту. Это условие для конкретного расположения, а не одна высота любого вентканала. До устройства выхода согласуйте трассу и отметки на чертеже дома; для уже сделанного канала передайте проектировщику его размеры и фотографии кровли.

Подготовьте план и размеры помещения, модель котла с инструкцией, сведения о других газовых приборах и фотографии существующих каналов. Если канал уже сделан, покажите его маршрут и известные размеры. Специалист определит недостающие данные и нужные проверки. Результаты обследования перед пуском разбираем в статье об акте вентиляции для газового котла.

Мособлгаз отдельно напоминает о подготовке системы отопления перед подключением. Поэтому при переходе с другого источника тепла нужно оценить существующую систему, а не ограничиться покупкой газового котла. Перечень переделок определяется после осмотра и выбора оборудования.

В памятке МОСГАЗа для жилых зданий отдельно перечислены документы на оборудование и акт обследования дымоходов и вентиляционных каналов. Уточните действующий комплект у оператора, который подключает ваш дом: памятка другого оператора помогает увидеть состав задач, но не заменяет его требований.

Перед заказом остекления проверьте площадь стекла, открывание и исполнение ЛСК в газовой котельной. В отдельном разборе — пример расчёта и список документов на окно.

Вентканал и дымоход: от чего зависит выбор
Что выбираютОт чего отталкиваться
Приток и вытяжку помещенияОт требуемого воздухообмена и расчёта устройств. На плане должны быть понятны поступление воздуха в помещение, его путь к вытяжке и выход канала. Учитываются схема забора воздуха котлом и состав оборудования.
Дымовой канал котлаОт характеристик оборудования, его инструкции и расчёта дымоудаления. Размер патрубка относится к этой системе, а не к вентиляции комнаты.
Высота вентиляционного каналаОт принятой трассы и решения системы. Покажите кровлю и соседние каналы; правило равной высоты в Г.14 относится к соседству с дымовым каналом.
Решение для уже готового каналаОт обследования существующего канала и проверки его пригодности для выбранного оборудования. Наличие отверстия ещё не подтверждает работоспособность.

В смете должна быть видна внутренняя часть работ

Уточните границу заказа: подрядчик доводит трубу до фасада, заводит её в дом или выполняет подводку к оборудованию? Отдельно проверьте, кто готовит помещение и отопление, выполняет необходимые проверки и передаёт документы.

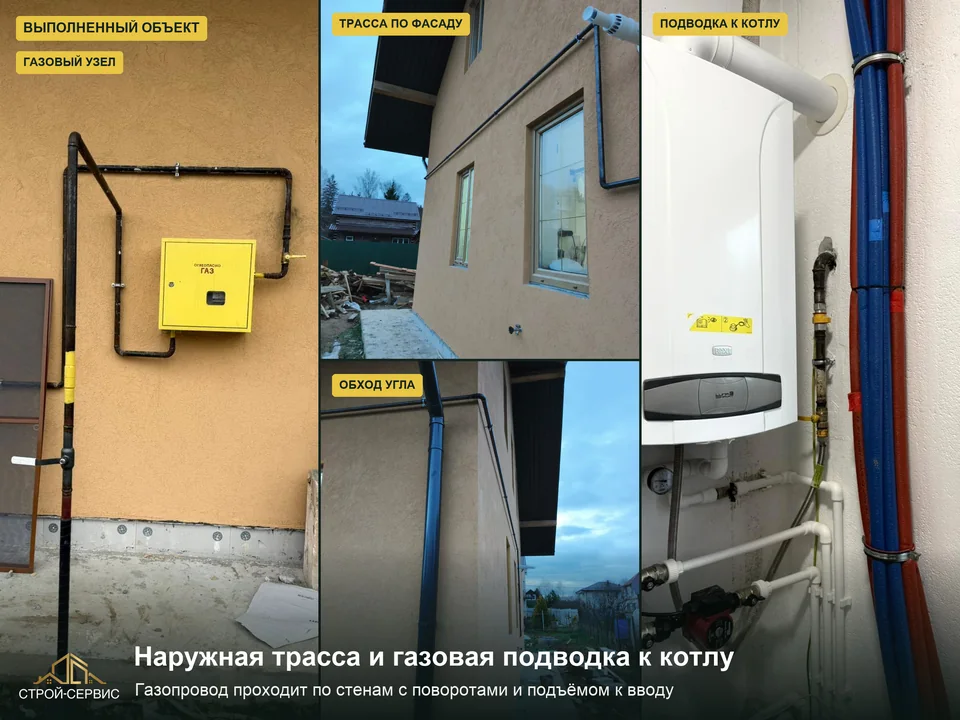

В одном из наших заказов наружная трасса продолжалась внутри дома до подводки к настенному котлу. На коллаже видны обе части маршрута. Этот пример помогает понять состав монтажа; по фотографиям нельзя подтвердить вентиляцию, нормативные размеры помещения или факт пуска газа.

Что проверить перед согласованием пуска

Сопоставьте выполненные работы с проектом, ТУ и договором. Соберите документы на установленное оборудование и результаты предусмотренных проверок. Заранее уточните, кто оформляет договоры поставки и технического обслуживания и как передаётся комплект оператору.

Монтаж, готовность объекта и пуск — разные события. Полную последовательность смотрите в этапах подключения газа. Не назначайте дату переезда только по обещанию закончить прокладку трубы.

Если после проекта изменились модель котла, помещение или его планировка, сообщите об этом до монтажа. Сначала нужно определить, требует ли изменение корректировки решения, а не пытаться согласовать уже выполненную переделку.

Дверь в газовую котельную: что проверить перед заказом

Дверь выбирают по расположению помещения, оборудованию и проектному решению. Для начала отметьте на плане этаж, куда ведёт выход, размеры проёма и направление движения полотна. Приведённые ниже положения СП 402 относятся к бытовому оборудованию на природном газе в жилых зданиях в пределах области применения этого свода правил. Для газгольдера их нельзя автоматически использовать как полный набор требований.

По пункту 5.11 СП 402 дверь открывается наружу из помещения с газовым оборудованием. Здесь важно различать направление открывания и место выхода: сам этот пункт не устанавливает отдельную дверь непосредственно на улицу. Необходимость такого выхода проверяют для конкретной планировки и этажа.

В пункте 4.2.19 СП 1.13130.2020 общее правило для ширины эвакуационного выхода — не менее 0,8 м; предусмотрены исключения, в том числе 0,6 м для технических помещений до 20 м² без постоянных рабочих мест. Применимость исключения к вашей комнате должен установить проектировщик. Нельзя выбирать узкую дверь только потому, что на плане написано «котельная».

Размер полотна из каталога и свободный проход после установки коробки — разные величины. Попросите указать в задании именно требуемый проход, а у поставщика — размер монтажного проёма и фактический проход готового блока. Отдельно проверьте, получится ли внести и впоследствии заменить котёл, бак или другое крупное оборудование.

Приток согласуют вместе с вентиляцией, а не получают случайной щелью после монтажа. Пункт 5.9 СП 402 требует расчёта приточных и вытяжных устройств. Часто встречающиеся 0,02 м² в пункте 5.1 относятся к зазору для притока в кухне с газовой плитой; это не универсальная площадь решётки для любой котельной. Параметры воздуха разобраны выше, в сравнении по типу камеры котла.

  • Снимите общий вид комнаты и обе стороны проёма. Запишите его ширину, высоту и толщину стены; отметьте будущую отметку чистого пола.
  • Приложите план с направлением открывания, модель котла и сведения о другом оборудовании. Если дверь выходит в коридор, покажите соседние двери и проход.
  • До оплаты изделия сопоставьте проектное задание с чертежом поставщика. Для готовой двери передайте паспорт и фотографии маркировки.
Что зафиксировать до покупки дверного блока
ВопросЧто должно быть понятно
Куда открывается и выходит дверьНа плане показаны движение полотна, соседнее помещение либо улица. Открытая дверь не перекрывает необходимые проходы и доступ к оборудованию.
РазмерыУказаны требуемый свободный проход, высота, монтажный проём, коробка и порог. Проверен путь доставки оборудования.
Приток воздухаИз проекта понятно, где воздух поступает в помещение и какие параметры нужны. Дверь, уплотнения и порог не перекрывают это решение.
Огнестойкость и исполнениеЕсли для этого проёма требуется противопожарная дверь, выбранное изделие и его документы подтверждают нужное исполнение. Одного слова «металлическая» недостаточно.
СтеклоПонятно, для чего предусмотрено остекление и чем подтверждены его свойства. Стеклянную вставку не засчитывают вместо предусмотренной ЛСК без проверки решения.

Нужна ли металлическая дверь и можно ли поставить стеклянную

Материал полотна сам по себе не отвечает на вопрос о пригодности двери. Сначала уточните требования именно к вашему проёму, затем сравнивайте изделия. Если предусмотрена противопожарная дверь, проверяют установленный предел огнестойкости, исполнение блока и подтверждающие документы. Произвольная замена её на обычную стальную, пластиковую или стеклянную дверь по внешнему сходству не подходит.

Для подвала есть отдельное условие: пункт 6.2.1 СП 1 требует противопожарную дверь не ниже EI 30 в дымогазонепроницаемом исполнении на выходе из подвала на первый этаж; такая дверь не должна выходить в спальню. Это требование к указанному выходу, а не универсальная характеристика всех дверей в котельные.

Если продавец предлагает остеклённую дверь «вместо окна», отдельно разберите функцию легкосбрасываемой конструкции. Площадь прозрачной вставки ещё не подтверждает её. Условия для ЛСК и сопряжения с дверным блоком приведены в статье об окне в газовой котельной.

При замене уже установленной двери сохраните сведения о прежнем решении. Новые уплотнения, порог, коробка или направление открывания могут изменить проход и поступление воздуха. Перед заменой проверьте эти параметры вместе с исполнителем проекта.

Как заказать нужный этап

Для первого обсуждения сообщите адрес, стадию подключения и что уже есть: ТУ, проект, котёл, отопление или выполненный газопровод. План и фотографии помогут определить, каких сведений не хватает.

Можно начать с проектирования или проверить готовый проект перед изменениями. При сравнении предложений используйте состав сметы, чтобы подготовка помещения не оказалась неучтённой задачей между подрядчиками.

Что ещё учесть перед заказом

Если в помещении есть окно, можно ставить котёл?

Наличие окна само по себе не подтверждает пригодность помещения. Проверяется весь набор условий для конкретного оборудования, включая вентиляцию, дымоудаление и монтаж.

Можно ли сначала отделать помещение, а проект сделать потом?

Так возникает риск переделок. Лучше согласовать размещение оборудования и необходимые работы до чистовой отделки.

Труба подведена к котлу — значит, дом готов к пуску?

Не обязательно. Нужно проверить выполнение условий подключения, готовность систем и комплект документов. Пуск оформляется отдельно.

Можно ли использовать одно правило для котла от сети и от газгольдера?

Нет. В частности, разрешение пункта 7.1 СП 62 для подвала и цоколя одноквартирного или блокированного жилого дома относится к оборудованию на природном газе. Для СУГ нельзя пользоваться этим разрешением: вид топлива и помещение нужно отдельно указать проектировщику.

Есть одна обязательная высота вентканала для любого дома?

Нет. Высота помещения и высота канала — разные параметры. Для вытяжного вентиляционного канала рядом с дымовым СП 402 предусматривает равную с ним высоту. Это правило для указанного расположения; трассу и выход конкретной системы согласуют по проектному решению.

Дверь котельной обязательно должна выходить на улицу?

Требование СП 402 об открывании наружу описывает движение двери из помещения. Оно само по себе не означает отдельный выход на улицу. Место выхода проверяют по планировке, этажу и применимым требованиям к конкретному дому.

Достаточно купить дверь с полотном 800 мм?

Размер полотна не равен свободному проходу установленного блока. Сначала получите требуемые размеры прохода в проектном решении, затем сверяйте чертёж коробки и проёма с поставщиком.

Можно ли сделать приток через решётку в двери?

Место и параметры притока определяют расчётом вентиляции. Если проект предусматривает решётку в двери, согласуйте её характеристики и исполнение самого блока. Размер решётки нельзя выбирать по общему совету без учёта оборудования и решения помещения.

Какой диаметр вентиляции нужен для газового котла?

Диаметр не выбирают только по мощности котла или размеру его дымового патрубка. Для помещения определяют требуемый воздухообмен, путь поступления и удаления воздуха, а размеры устройств рассчитывают. Если канал уже сделан, передайте его известные размеры и маршрут для проверки, не считайте наличие трубы подтверждением пригодности.

Источники и дополнительные материалы

Мособлгаз: подготовка отопления перед подключениемМОСГАЗ: документы и готовность жилого здания к пускуСП 62.13330.2011: размещение оборудования, пункт 7.1Мособлгаз: подготовка помещения к пуску газаРосстандарт: действующий СП 402.1325800.2018 и изменение № 1СП 402 с изменением № 1: пункты 5.5, 5.9 и таблица 5.1СП 402 с изменением № 1: открывание двери, пункт 5.11Росстандарт: действующий СП 1.13130.2020 и измененияСП 1.13130.2020 с изменениями № 1–3: размеры выходов и одноквартирные дома
