Дымоход газового котла через стену: что проверить до монтажа
Вывод дымохода через стену возможен не для любого котла. Для одноквартирного дома не выше трёх этажей СП 402 предусматривает коаксиальный вывод от оборудования с герметичной камерой сгорания; здесь рассматриваем отопление природным газом. До отверстия в фасаде нужно согласовать модель котла, схему дымоудаления, место выхода и совместимый комплект. Наличие свободной стены или трубы в коробке с котлом ещё не подтверждает готовность решения.
В этом разборе
Сначала тип котла, затем маршрут дымохода
Настенный или напольный — это способ размещения, а не описание камеры сгорания. Передайте специалисту полное обозначение модели и инструкцию. У котлов с открытой камерой и оборудования с герметичной камерой разные условия подачи воздуха и удаления продуктов сгорания.
Разрешённый вариант через наружную стену без вертикального канала описан в пункте Г.16 СП 402. Его условия нельзя автоматически переносить на квартиру, любой тип здания или котёл с открытой камерой. Разъяснение BAXI о фасадном выводе также различает частный дом и многоквартирное здание.
Если котёл ещё не куплен, согласуйте оборудование и маршрут вместе. Если уже установлен — сообщите, что именно хотите изменить: модель, место котла, фасадный выход или всю систему. Это разные исходные задачи для проверки.
«Через стену» может означать два разных решения
В одном случае коаксиальный дымоход заканчивается снаружи у фасада. В другом труба проходит стену, а затем поднимается вдоль здания к оголовку над кровлей. Во втором случае проход стены не превращает систему в короткий горизонтальный вывод.
Слово «коаксиальный» тоже не означает только горизонтальную установку. Например, руководство BAXI MAIN Four 18 F и 24 F показывает варианты горизонтальной и вертикальной установки. Допустимость конкретной схемы, комплектующих и длины проверяют по своей модели, а не по фотографии похожего котла.
| Вариант | Что уточнить до заказа |
|---|---|
| Выход у фасада | Подходит ли схема котлу и дому; где можно разместить окончание относительно окон, дверей, приточных отверстий и навесов. |
| Проход стены с наружным подъёмом | Какой вертикальный участок предусмотрен, как организованы крепления и доступ, какие работы потребуются на фасаде и у кровли. |
| Выход через кровлю | Какие конструкции пересекает трасса, какие элементы прохода и завершения системы нужны, как это согласовано с ремонтом. |
Что проверить на фасаде до отверстия
Покажите специалисту стену целиком: окна, двери, вентиляционные отверстия, карниз и соседние выступающие конструкции. Положение выхода проверяют по инструкции изготовителя и пункту Г.17 СП 402. Снимок одного свободного участка стены не даёт этой картины.
Отдельно обозначьте будущие изменения: утепление и облицовку, навес над входом, пристройку или остекление террасы. Например, предполагаемый выход нельзя обсуждать как открытый фасад, если затем над ним появится конструкция. Передайте эти планы до согласования маршрута.
На объекте ниже видны настенный котёл с отводом к стене, наружное окончание трубы и газовая трасса на деревянном фасаде. Газовая подводка и дымоудаление занимают разные места: при подготовке дома нужно учитывать оба маршрута.

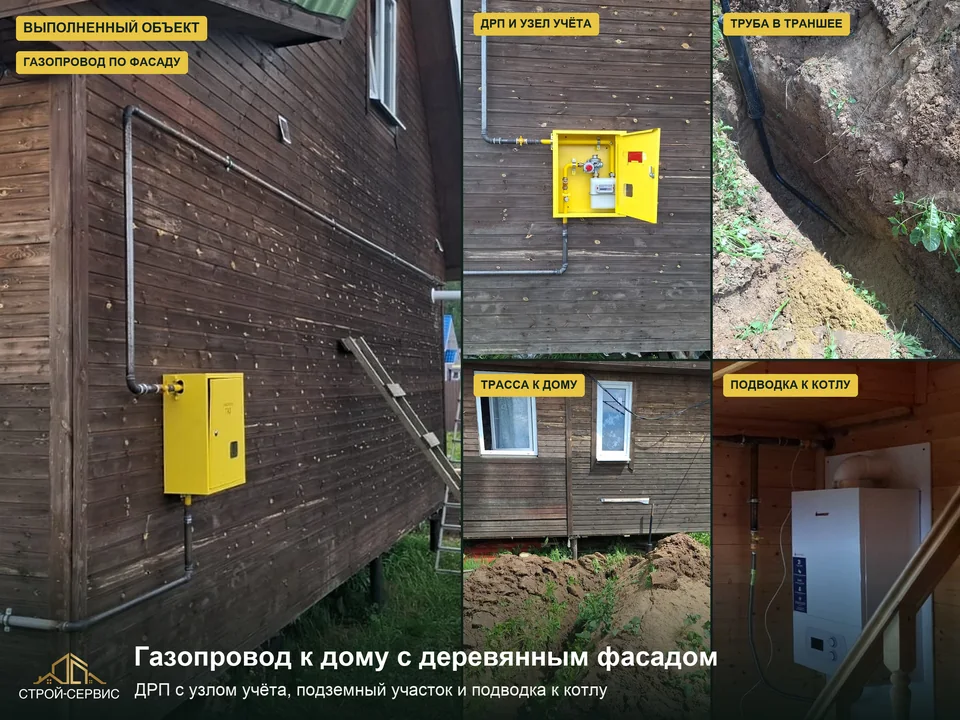

Котёл и наружная трасса у деревянного фасада
В подборке показаны котёл с отводом к стене, наружная газовая трасса и открытый ДРП с узлом учёта. Вид из помещения и с фасада помогает вместе рассмотреть положение оборудования, труб и окна.
Как проверить комплект до покупки
В предложении должны быть понятны модель котла, выбранная схема и перечень элементов: переходы, отводы, удлинения, окончание и необходимые детали прохода. Совпадение диаметра двух труб само по себе не подтверждает их совместимость. Попросите исполнителя указать, какой комплект предусмотрен документацией оборудования и расчётом выбранной трассы.
У маршрута важна не только длина по прямой. В инструкции MAIN Four допустимая конфигурация связана в том числе с поворотами. Это пример для определённой серии: её значения нельзя использовать как универсальный запас длины для другого котла.
Уклон также не стоит копировать с чужого объекта. В разъяснении BAXI для традиционных и конденсационных котлов приведены разные направления отвода конденсата. У некоторых готовых элементов наклон заложен во внутреннюю трубу. Поэтому по внешнему виду нельзя назначить нужный угол — нужны документы своего котла и комплекта.
Коаксиальный дымоход не заменяет вентиляцию комнаты
У коаксиальной системы есть отвод продуктов сгорания и подача наружного воздуха для горения. Это не воздухообмен помещения. Вентиляцию комнаты рассматривают отдельно; выход дымохода не становится вытяжной решёткой.
Для подготовки помещения используйте разбор вентиляции и требований к комнате с газовым котлом. Там объясняется, почему размер дымохода нельзя брать за диаметр вентиляционного канала. Перед пуском отдельно проверьте обследование каналов и акт.
Что передать для проекта и сметы
Подготовьте план, модель котла с инструкцией, материал и известную толщину стены, фотографии помещения и фасада. Отметьте существующие каналы и планы ремонта. По этим данным можно определить, что ещё требуется обследовать или уточнить на объекте.
В смете разделите оборудование и комплект дымоудаления, проходы конструкций, монтаж, восстановление отделки и необходимые документы. Неизвестную строку лучше обсудить до заказа: как сравнить состав смет на газификацию.
Если меняется ранее согласованное решение, начните с проверки изменений проекта. Для первого обращения можно составить задание для сметы: оно подготовит текст, который вы сохраните и передадите специалисту выбранным способом.
Что ещё учесть перед заказом
Можно вывести через стену дымоход любого напольного котла?
Нет. Напольное исполнение не определяет тип камеры сгорания и допустимую схему. Нужны точная модель, её инструкция и решение для дома. Разрешение на коаксиальный фасадный вывод нельзя переносить на любой котёл.
Коаксиальный дымоход бывает только горизонтальным?
Нет. Для некоторых моделей предусмотрены и вертикальные варианты, что показано, например, в руководстве BAXI MAIN Four. Выбирать схему следует по документации именно своего оборудования и условиям здания.
Если дымоход шёл в комплекте с котлом, его точно хватит?
Комплект нужно сопоставить с фактическим маршрутом, проходом стены и требуемыми элементами. Наличие трубы в поставке не подтверждает, что её длина и состав подходят выбранному месту установки.
