Цокольный ввод газа: что это и что входит в монтаж

Где находится цокольный ввод

Когда газопровод подходит к дому под землёй, его нужно связать с надземной частью. Этот переход и выполняет цокольный ввод. МОСГАЗ описывает его именно как соединительный элемент на границе подземного и наземного участков системы.

Если маршрут ещё не выбран, сначала сравните подземную и надземную подводку газа к дому: что останется видно, какие работы затронут участок и что учитывать в смете.

Слово «цокольный» не означает, что газ обязательно заводят в подвал. Выход трубы из грунта и её проход через стену в помещение — отдельные участки маршрута. Между ними могут находиться наружная разводка и оборудование.

В каталогах встречаются Г-образные и прямые исполнения, в том числе с неразъёмным переходом «полиэтилен–сталь» и защитным футляром. Например, такие варианты описаны в линейке PROGAZ. Их нельзя выбирать только по похожей фотографии: нужны характеристики конкретного изделия и решение для вашего объекта.

Ввод, ДРП и счётчик: три разные функции

Путаница возникает, когда весь наружный узел называют одним словом. Чтобы понимать проект и смету, полезно разделить его состав по назначению. ДРП — домовой регуляторный пункт; его основная задача связана с давлением газа.

Выбор места узла учёта разобран отдельно: газовый счётчик на улице или в доме. Там сравниваем условия эксплуатации и доступ до покупки прибора.

У производителя «Экс-Форма» есть ДРП с узлом учёта в одном корпусе и с дополнительными вводными трубопроводами. Это возможная комплектация изделия, а не основание считать любой ввод регулятором или любой закрытый корпус счётчиком.

Если ДРП и ввод предлагают одним комплектом

Название «ДРП со счётчиком G4» ещё не раскрывает состав поставки. Попросите указать точное исполнение и список элементов: что находится в самом пункте, что поставляется отдельно и какие соединения выполняются при монтаже.

Например, «Экс-Форма» перечисляет для ДРП-1 дополнительные вводные трубопроводы, компенсатор и опору; узел учёта также зависит от исполнения. Поэтому фотография собранного узла в каталоге не заменяет перечень вашего заказа.

• Точное обозначение ДРП и регулятора, предусмотренное проектом.
• Счётчик: входит ли он в поставку, какая модель и где располагается.
• Вводные трубы, соединительные элементы, крепления и опора: что включено.
• Какие документы на оборудование и комплектность передают вместе с изделием.
• Что относится к поставке, а что — к земляным и монтажным работам.

Что согласовать до покупки и монтажа

Начните с технических условий и имеющегося проекта. Покажите специалисту место подхода трубы, фасад и помещение с будущим оборудованием. Если проекта ещё нет, сначала определите, какие исходные данные нужны для его подготовки.

Фасад и участок могут измениться после монтажа: появятся утепление, отмостка, терраса или новое покрытие. Об этих планах нужно сообщить заранее, чтобы проектировщик учитывал будущий вид дома и доступ к газопроводу.

Глубину прокладки, расстояния, диаметр и способ прохода стены не определяют по этой статье или чужому объекту. Они относятся к техническому решению. Порядок подготовки разобран отдельно в материале «Проект или монтаж: с чего начать».

• Какие документы уже есть: ТУ, проект, прежняя исполнительная документация.
• Где проходит подземный участок и где запланирован выход к фасаду.
• Как ввод связан с наружной трассой, ДРП, счётчиком и проходом в помещение.
• Какие отделочные и земляные работы ещё предстоят.
• Кто приобретает изделие и какие документы передаёт вместе с ним.

Как наружный ввод связан с узлом учёта в доме

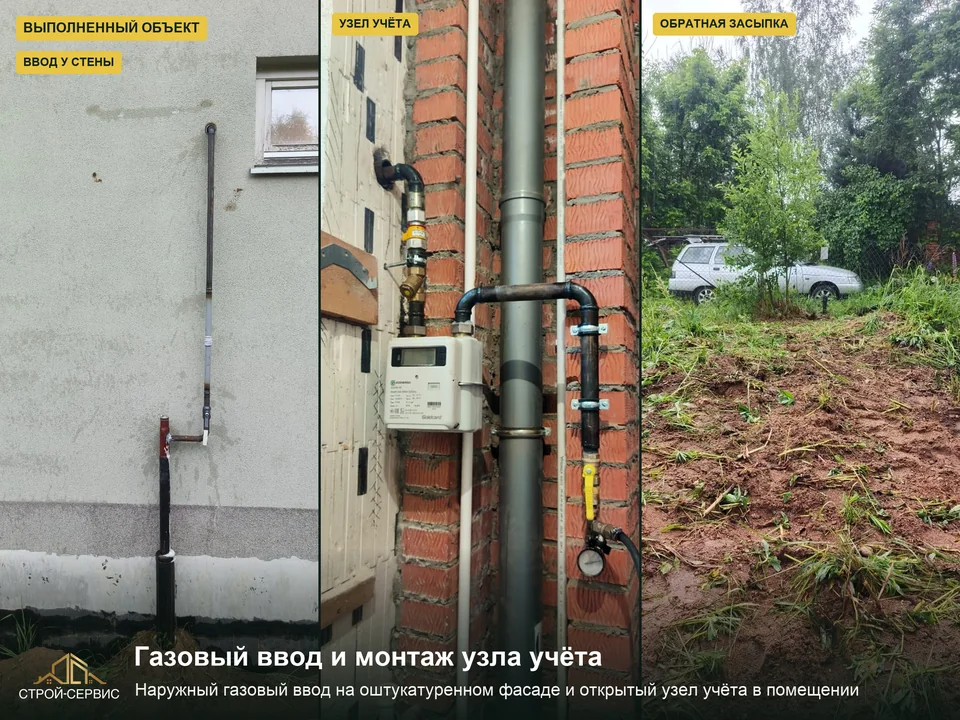

На объекте ниже наружный газопровод поднимается у оштукатуренной стены и проходит в помещение. На другом снимке виден открытый газовый счётчик с обвязкой. Эти фотографии показывают, почему точку выхода из земли нужно рассматривать вместе с дальнейшим маршрутом трубы.

В состав заказа входили подземный газопровод до цокольного ввода, установка ввода и узла учёта, фасадная и внутренняя разводка. При сравнении предложений такой перечень полезнее одной общей строки «ввод газа»: он позволяет увидеть границы каждого участка работ.

УвеличитьОткрыть этот объект в портфолио

Почему цена изделия не равна стоимости готового ввода

Представим два предложения: в одном указана только поставка цокольного ввода, в другом — ввод вместе с земляными и монтажными работами. Итоговые суммы нельзя сравнить, пока не раскрыт состав обоих заказов.

Попросите подрядчика отметить по каждому пункту, включён ли он в цену, оплачивается отдельно или выполняется другим участником. Так можно заранее обнаружить разрыв между наружной трассой и внутренней разводкой либо неучтённое восстановление покрытия.

• Само изделие, соединительные элементы и другие предусмотренные проектом материалы.
• Подготовка доступа, земляные работы и обратная засыпка в согласованных границах.
• Монтаж ввода, соединение с наружной трассой, предусмотренные крепления и защита.
• Проход через стену и внутренняя разводка — включены ли они в этот заказ.
• Проверки выполненного участка и передаваемая исполнительная документация.
• Восстановление затронутой отмостки, дорожки или отделки.

С чем обратиться за расчётом

Для первого обсуждения подготовьте населённый пункт, стадию газификации, имеющиеся ТУ или проект и фотографии: общий вид подхода к дому, выбранный фасад и помещение с оборудованием. Отдельно перечислите будущие изменения участка и уже выполненные работы.

Если в смете осталась только строка «цокольный ввод», попросите расшифровать её до принятия решения. Для всего заказа используйте перечень работ в смете на газификацию.

Установка ввода — один строительный этап. Документы, готовность оборудования и дальнейший пуск рассматриваются в общем порядке газификации дома. Наличие смонтированной трубы само по себе не означает завершение подключения.
