Что входит в проект газификации дома и как проверить комплект

Проект объясняет, как подвести газ к выбранному оборудованию в конкретном доме. В нём ищут пояснения, планы трассы снаружи и внутри здания, размещение приборов и перечень оборудования и материалов. Точный состав зависит от объекта и задания: до заказа согласуйте список передаваемых документов, а при получении сверьте его с договором и своими исходными данными.

ПроектированиеОколо 7 мин. на чтениеСтрой-Сервис

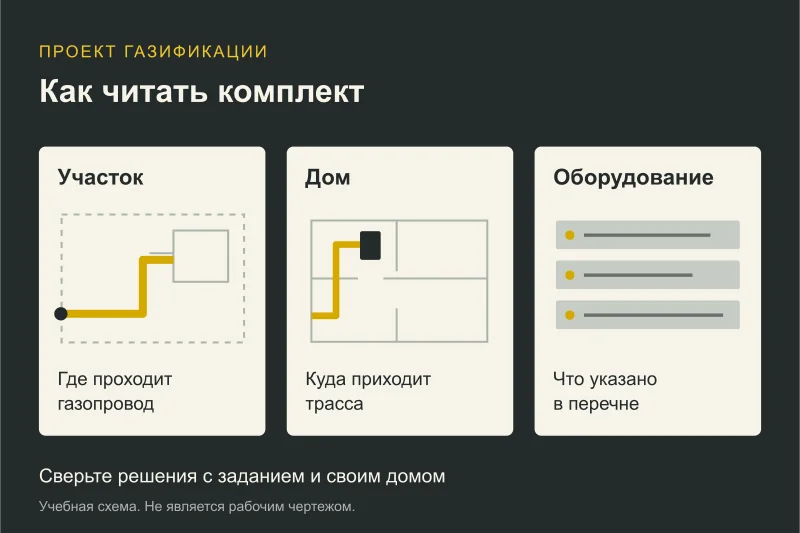

Схема чтения проекта: маршрут по участку, план дома и перечень оборудования
Три вопроса к проекту: где проходит трасса, куда она приходит и какое оборудование предусмотрено. Учебная схема, не рабочий чертёж.
В этом разборе

Проект, ТУ и план участка: что у вас на руках

Начните с названия и назначения документов. Технические условия задают условия подключения. Ситуационный план помогает показать местоположение объекта. Сам по себе ни один из них не объясняет монтажнику всю трассу до котла.

В проектных материалах решения привязаны к вашему участку, дому и оборудованию. Исполнительные документы относятся уже к выполненным работам. Поэтому папку с ТУ, паспортом котла и фотографиями нельзя автоматически считать готовым проектом, а полученный проект — подтверждением завершённого монтажа.

Попросите исполнителя показать содержание комплекта и назвать назначение каждой части. Если проект охватывает только наружный участок, внутреннюю часть нельзя молча считать включённой в тот же заказ.

Как читать проект: от участка к оборудованию

Портал «Газификация России» описывает текстовую и графическую части, наружное и внутреннее газоснабжение, планы и оборудование. Наименования листов и их количество могут различаться. Таблица ниже — ориентир для разговора с проектировщиком, а не обязательная форма альбома.

Читайте комплект по ходу трассы. Сначала найдите начало проектируемого участка, затем ввод в дом и конечные приборы. Если между соседними листами непонятно, как продолжается газопровод, попросите объяснить переход. Подбирать размеры труб и оценивать расчёты по этой памятке не нужно.

На учебной схеме обозначены пять вещей, которые нужно связать при чтении комплекта: начало работ, наружная трасса, ввод, приборы и спецификация. Это объяснение структуры, а не проект для строительства: здесь намеренно нет расчётных диаметров, расстояний и технических условий реального объекта.

Как прочитать пять обозначений учебной схемы
Часть комплектаЧто найти и уточнить
1. Граница работНайдите начало и конец проектируемого участка в задании и на планах. Уточните, что передано другим исполнителям.
2. Наружная трассаНайдите маршрут по участку и его продолжение на следующем листе. Сверьте актуальные постройки и запланированные изменения.
3. ВводПроверьте, где трасса пересекает стену и на каком листе продолжается внутри дома.
4. Приборы и внутренняя частьСверьте обозначения, модели, помещения и размещение котла и других потребителей с заданием.
5. СпецификацияНайдите позиции с теми же обозначениями, что на чертежах; уточните несогласованные модели и комплектацию.
Учебный план: 1 граница работ, 2 наружная трасса, 3 ввод, 4 котёл и плита, 5 спецификация оборудования.Открыть целиком ↗
Иллюстрация

Как связать план и состав проектного комплекта

Учебный пример чтения документа, подготовленный для этой статьи. Не реальный проект Строй-Сервиса и не основание для монтажа. Номера связывают элементы схемы с проверкой ниже.

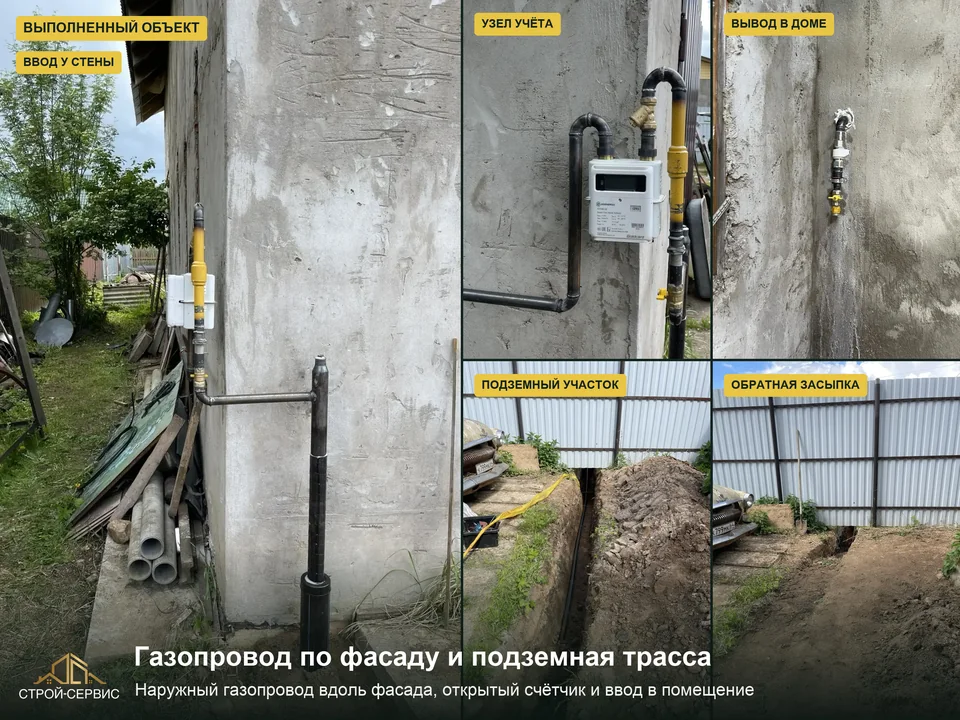

Один объект: наружная трасса и вывод в доме

На фотографиях ниже показаны траншея и обратная засыпка, участок газопровода у стены с открытым счётчиком и вывод в помещении. При просмотре проекта полезно проверить, где заканчивается описание наружной части и где начинается внутренняя.

Например, в вашем задании указан котёл внутри дома, а в переданном комплекте вы нашли только трассу по участку. Это повод уточнить границу заказа: внутренние решения входят в другой комплект, готовятся позже или не были заказаны. Ответ нужен до передачи задания монтажникам.

Какие данные подготовить до разработки

Передайте то, что уже есть: ТУ и договор подключения, актуальные планы, сведения о выбранных газовых приборах и их предполагаемом размещении. В перечне Мособлгаза для проектирования эскиз оборудования, поэтажный план и топографический план указаны с оговоркой «при наличии». Отсутствующие материалы и необходимость их подготовки уточняйте по своему объекту.

Проект самого дома, поэтажный план и проект газоснабжения решают разные задачи. Если вас просят прислать «проект дома», уточните, какие сведения нужны проектировщику: актуальная планировка, размеры помещений или расположение оборудования. Передайте имеющийся технический паспорт и планы, указав расхождения с фактической обстановкой. Отсутствие полного архитектурного проекта не означает, что для первого обсуждения нужно сразу заказывать новый альбом: сначала выясните, каких исходных данных не хватает.

Покажите не только существующую обстановку, но и запланированные изменения: пристройку, перенос котельной, новый въезд. Пометьте, что уже построено, что утверждено и что пока обсуждается. Устное «котёл будет где-нибудь здесь» оставляет слишком много неопределённости для заказа.

Если на плане ещё старая планировка, не исправляйте её по памяти без пояснения. Сообщите проектировщику о расхождении и согласуйте, какие актуальные сведения нужно получить. Сохраните список переданных файлов и дату передачи.

Проверка комплекта при получении

Проверка владельца помогает обнаружить расхождения с заказом. Она не заменяет проверку инженерных расчётов и решений специалистом. Удобно открыть содержание проекта рядом с согласованным заданием и пройти следующие пункты.

  • Объект: в документах указан ваш дом, актуальная планировка и согласованные исходные данные.
  • Границы: понятно, какие наружные и внутренние участки включены и что осталось за пределами заказа.
  • Приборы: выбранные модели и размещение совпадают с тем, что вы передали исполнителю; замены объяснены.
  • Комплектность: все перечисленные в содержании материалы получены и читаются, приложения доступны.
  • Версия: понятно, какой комплект окончательный, какие листы заменены и что передавать монтажникам.
  • Согласования: исполнитель назвал необходимые именно для вашего объекта действия, их статус и ответственного.

Кто согласует проект и какой результат получить

Портал «Газификация России» описывает такую последовательность: проект сначала согласовывают с заказчиком; если его подготовила сторонняя компания, далее обращаются в газораспределительную организацию. Перед заказом уточните у проектировщика и своего оператора порядок для вашего объекта и включено ли сопровождение в договор.

Проверка заказчиком — это сверка задания: где пройдёт трасса, какие приборы и помещения учтены, совпадают ли границы работ. Соберите замечания в один список со ссылками на конкретные листы. Внешнее согласование имеет другой результат; фраза «вам отправили проект» сама по себе не объясняет, завершён ли этот этап.

Чтобы не передавать монтажникам промежуточный комплект, договоритесь о следующем порядке обмена документами. Срок и стоимость уточняйте по конкретному предложению: общий срок разработки не следует автоматически считать сроком всех согласований.

  • Кто направляет комплект оператору и кто получает ответ: проектировщик или заказчик.
  • Какие документы переданы и когда; сохраните подтверждение передачи, если оно предусмотрено выбранным способом обращения.
  • Кто отвечает на замечания, какие листы исправляет и входит ли эта работа в заказ.
  • Какой результат подтверждает завершение согласования и какая редакция после него предназначена для монтажа.

Где получить потерянную копию и как проверить версию

За копией сначала обратитесь к организации, которая передала проект: сообщите номер договора и объект, уточните порядок получения своего экземпляра. Если проектирование входило в комплексный заказ, начните с основного подрядчика. Наличие файла у газораспределительной организации не стоит предполагать без проверки.

Не собирайте итоговую версию из случайных фотографий листов и старых вложений в переписке. Попросите подтвердить, какой комплект актуален и кому он был передан. Отдельно выясните, включена ли в договор выдача редактируемых файлов: это другой вопрос, чем получение читаемой копии.

Если после выпуска изменились котёл, помещение или трасса, используйте отдельный разбор как согласовать изменение проекта газификации. Здесь задача приёмки — убедиться, что передан полный и актуальный комплект; объём корректировки определяют отдельно.

Состав, цена и обязательность: что согласовать заранее

Сравнивайте предложения по одинаковому результату. В одном заказе могут быть только проектные материалы, в другом — ещё подготовка исходных данных или сопровождение согласований. Уточните, что входит в цену, какие сведения предоставляет владелец и от какого события считается срок. Для проверки предложений используйте разбор сметы на газификацию.

Если монтаж будете заказывать отдельно, попросите указать стоимость проекта своей строкой. Для сравнения двух смет проверьте, в каждой ли предусмотрены наружная и внутренняя части, какой комплект выдадут на руки и за какие изменения после его выдачи возьмут отдельную плату.

Часть 3 статьи 48 Градостроительного кодекса предусматривает случаи строительства и реконструкции ИЖС и садовых домов без обязательной подготовки проектной документации; часть 3.1 содержит исключение. Поэтому утверждение «для любого частного дома всегда нужен одинаковый проект» неверно. Состав документов для вашего подключения уточняют с учётом объекта, договора и требований оператора. Это не разрешение самостоятельно выполнять газовые работы.

Перед заказом проектирования газоснабжения зафиксируйте в задании границы, исходные данные, выдаваемые материалы и порядок передачи следующему исполнителю. Тогда при приёмке можно проверить конкретный результат, а не только количество листов.
